| 1KM范圍內 WinCC無線連接1200和200Smart 高速數傳 無運行費用 |
 |
價格：3300 元(人民幣) | 產地：陜西西安市 |
| 最少起訂量：1塊 | 發貨地：本地至全國 | |
| 上架時間：2025-08-07 10:11:05 | 瀏覽量：20 | |
西安達泰電子有限責任公司
 |
||
| 經營模式：貿易公司 | 公司類型：私營有限責任公司 | |
| 所屬行業：PLC控制系統 | 主要客戶：儀器儀表廠 | |
 在線咨詢  |
||
| 聯系人:李明 (先生) | 手機:18092406590 |
電話: |
傳真: |
| 郵箱:745008366@qq.com | 地址:西安市雁塔區錦業路6號領海大廈1幢11904室 |
|
WinCC與S7-1200和200Smart PLC之間 ModbusTCP/IP無線以太網通信方案
★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。
工業自動化系統中，車間內通常部署多臺PLC設備并需通過監控平臺實現集中管控？紤]到工業現場設備間距普遍在數十至數百米范圍，傳統有線以太網雖能保障傳輸速率，但其施工需面臨電纜溝開挖或復雜布線工程，既增加線材采購、人力投入及工期成本，又影響生產環境整潔度。 一、方案概述 本方案以WinCC與西門子S7-1200和S7-200Smart PLC為例，在ModbusTCP/IP協議下實現無線以太網通信實現過程。在本方案中采用了西門子PLC無線通訊終端——DTD418MB，作為實現無線通訊的硬件設備，用戶無需更改程序。 無線網絡圖 ▼
PLC無線通信，無線以太網，PLC網口無線，1200plc通信，200smart無線，Modbus通訊，wincc無線連接plc，無線網關 二、測試設備與參數

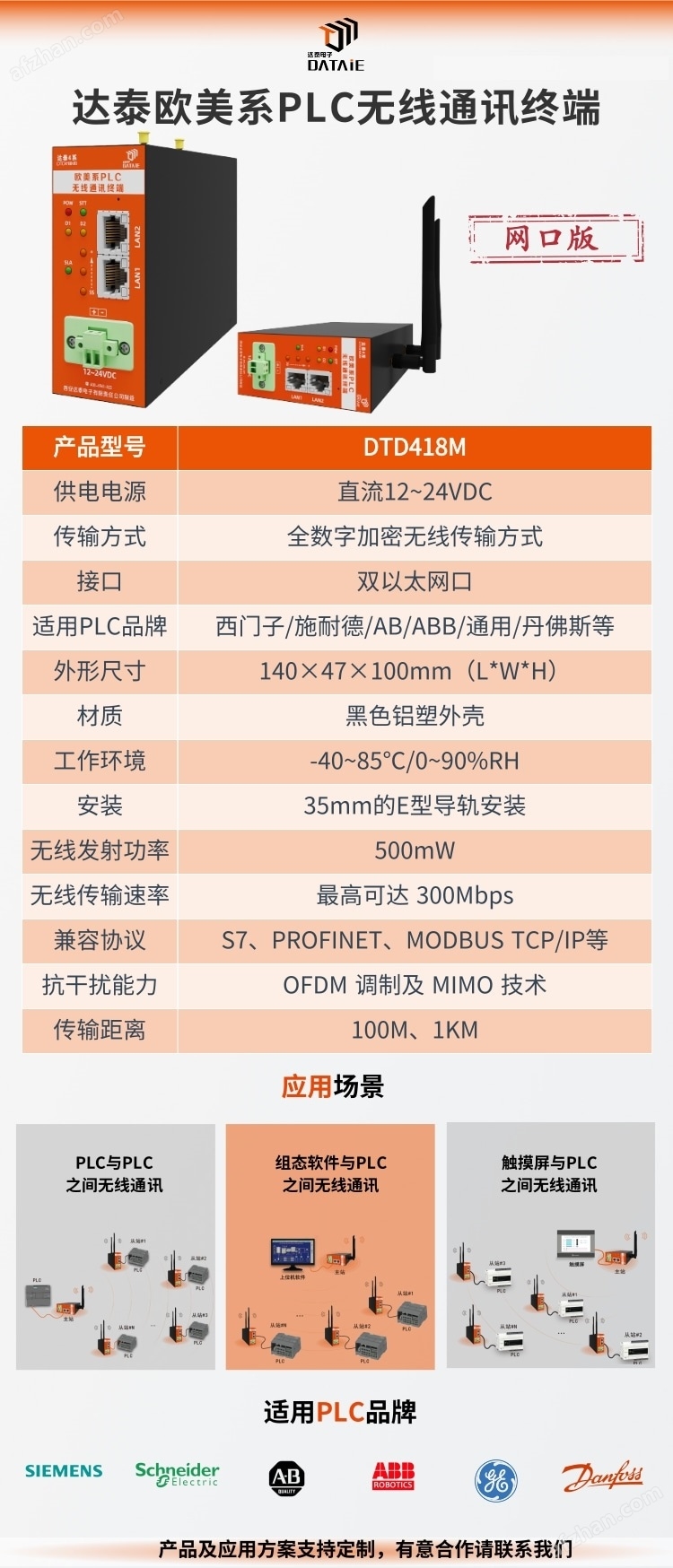

● 西門子PLC型號：S7-1200 × 1臺 三、達泰歐美系PLC無線通訊終端--DTD418M
達泰DTD418MB采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MIMO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
PLC無線通信，無線以太網，PLC網口無線，1200plc通信，200smart無線，Modbus通訊，wincc無plc，無線網關 ■ 主 要 特 征: ◆ 可以直接代替有線以太網線，實現無線組網； ◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等； ◆ 全數字無線加密傳輸方式，不插卡無運行費用； ◆ 無需更改程序，即插即用，自適應接口協議； ◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。 聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。 四、接線方式

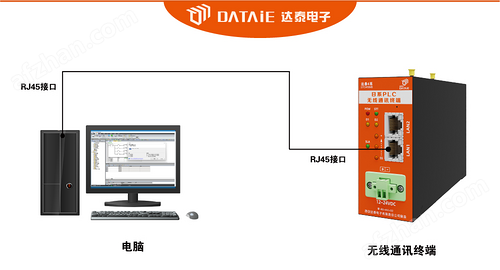

1、上位機與DTD418MB接線：

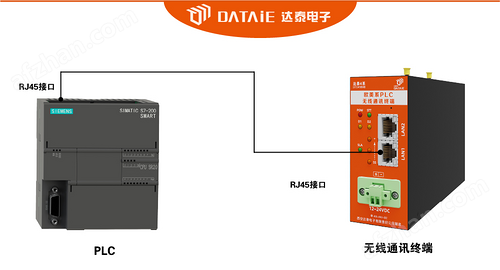

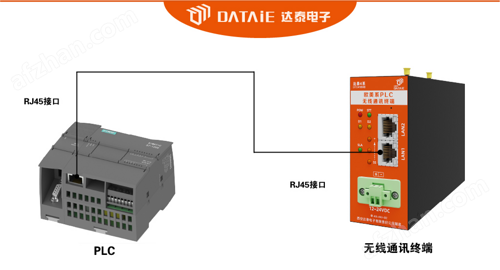

2、PLC與DTD418MB接線：
用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。
五、WinCC參數設置及測試界面
1.打開變量管理

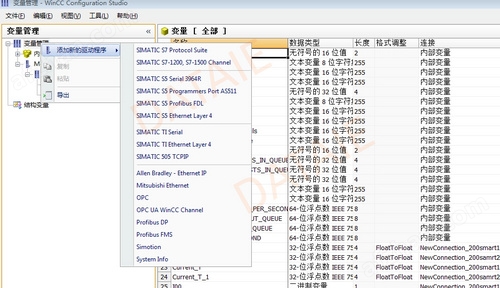

2.添加新的驅動程序

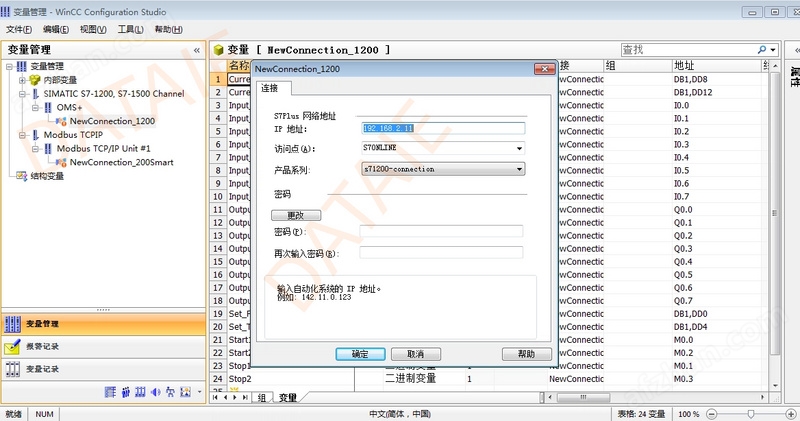

3.添加2個不同地址的PLC 其中的“192.168.2.11"是cpu的ip地址。如果有多臺PLC的IP地址不同即可，需要在同一個局域網內。

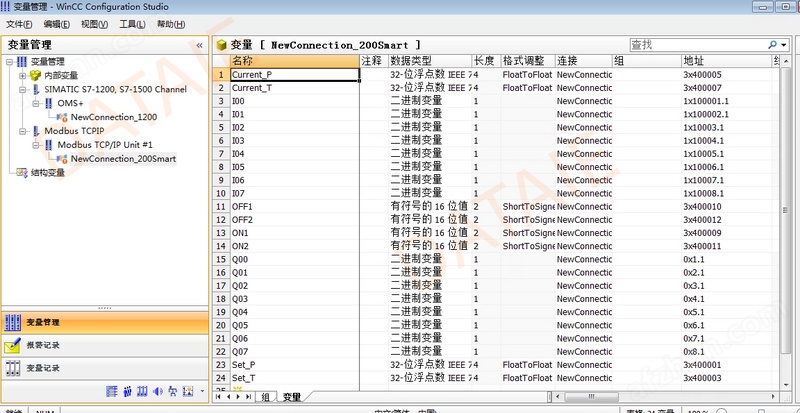

4.添加相應的變量名稱和地址

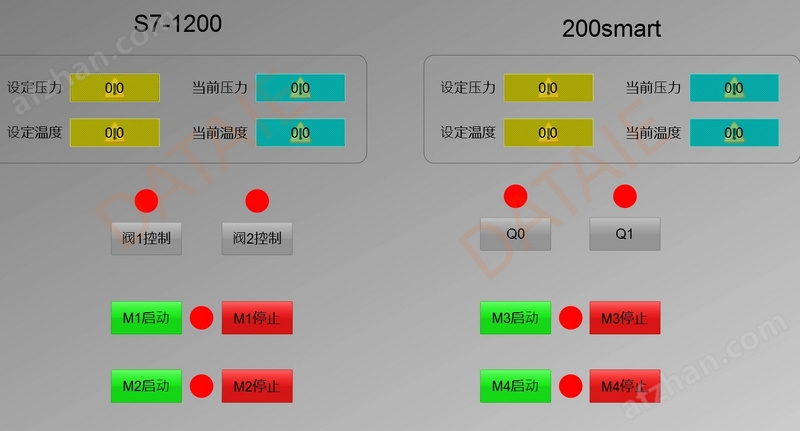

5.畫面設計

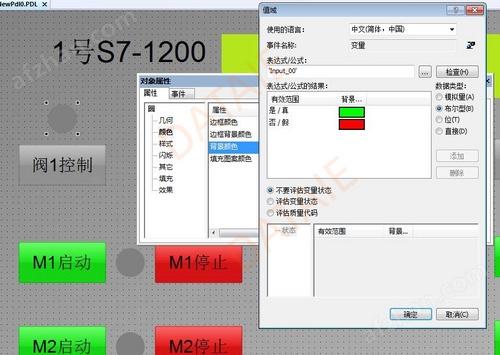

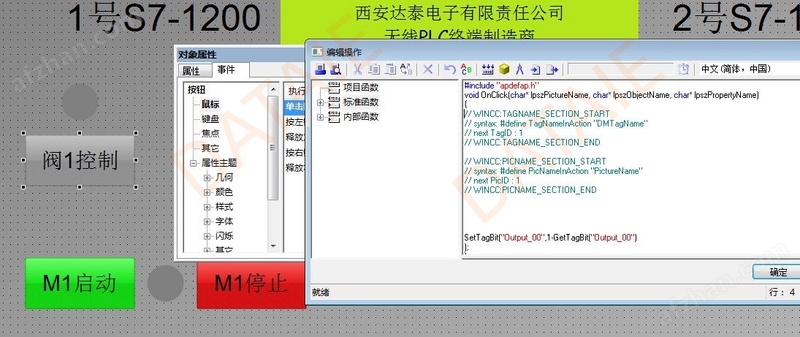

6.畫面控件與變量的關聯
PLC無線通信，無線以太網，PLC網口無線，1200plc通信，200smart無線，Modbus通訊，wincc無線連接plc，無線網關 六、PLC參數設置 1.編寫一個啟停程序 其中Q0.2和Q0.3是起保停

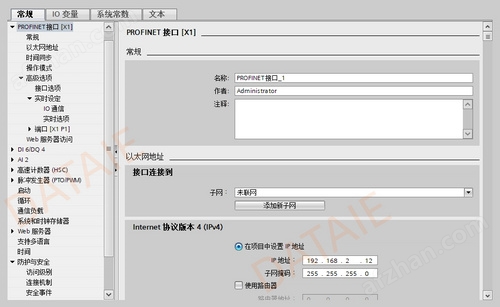

2.PLC的IP地址設置

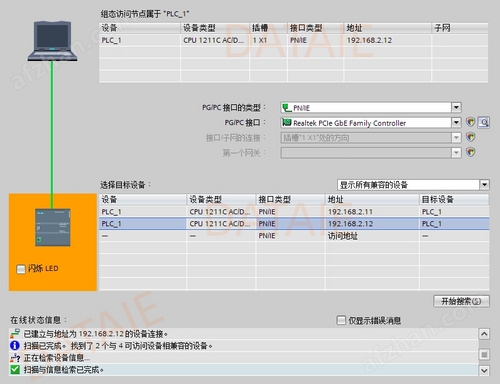

3.將程序下載到PLC
七、測試方法
1、用WICC的Q0和Q1按鈕控制PLC對應的Q點，同時在WINCC上監測Q點輸出；
八、行業應用 達泰歐美系PLC無線通訊終端-DTD418MB在數百家工業企業中穩定運行超過6年以上，在鋼鐵、焦化、新能源汽車、智慧運輸、智慧倉儲領域中累積應用案例多樣。以下列舉部分典型應用案例：
◆ 物料運送線PLC無線應用，100m 九、達泰優勢
十、公司介紹 西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的gao xin ji shu “智"造企業，產品具有“可靠、簡單、智能"的特點，能夠直接取代傳統線纜，實現工業數據信號的無線傳輸，近20年間，達泰先后獲得多項發明zhuan li ，被評為gao xin ji shu qi ye ，常年與國內top50高校進行產學研合作、水泥hang ye bai qiang 供應商，參與“1帶1路"倡議沿線國家建設項目，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供多方位的技術保障，F(xiàn)已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。 十一、服務介紹 1. 關于產品 我們是廠家；我們沒有代理及經銷商，請聯系西安達泰電子有限責任公司。 2.關于快遞 我們合作的快遞是：順豐、京東快遞，倉庫會根據具體情況安排快遞。如順豐、京東不到或者需要其他快遞，請?zhí)崆爸鲃勇?lián)系我們溝通解決。 3.關于發貨 生產部根據貨期安排生產，會在付款后及時安排發貨。產品貨期以銷售合同為準。
4. 售后服務 我公司提供的產品，如因產品質量問題（人為因素?fù)p壞除外），自客戶收到產品之日起六個月內包換，兩年內免費維修，兩年后只收取維修成本費用；無論什么問題，均可致電我公司售后技術支持，我們將全力為您解決問題，“以客戶為重"是我們達泰一貫秉承的服務理念。
|
