| LQ20-1電動蝶閥 天津北方閥門廠LQ電動執行機構 |
 |
價格：680 元(人民幣) | 產地：上海 |
| 最少起訂量：1臺 | 發貨地：上海 | |
| 上架時間：2017-08-25 10:44:41 | 瀏覽量：193 | |
上海攻億自控閥門有限公司
 |
||
| 經營模式：生產加工 | 公司類型：私營有限責任公司 | |
| 所屬行業：閥門 | 主要客戶：工廠 | |
 在線咨詢  |
||
| 聯系人:徐鵬 (先生) | 手機:17740886965 |
電話: |
傳真: |
| 郵箱:1175426947@qq.com | 地址:上海市嘉定區馬陸鎮馬陸工業園 |
|

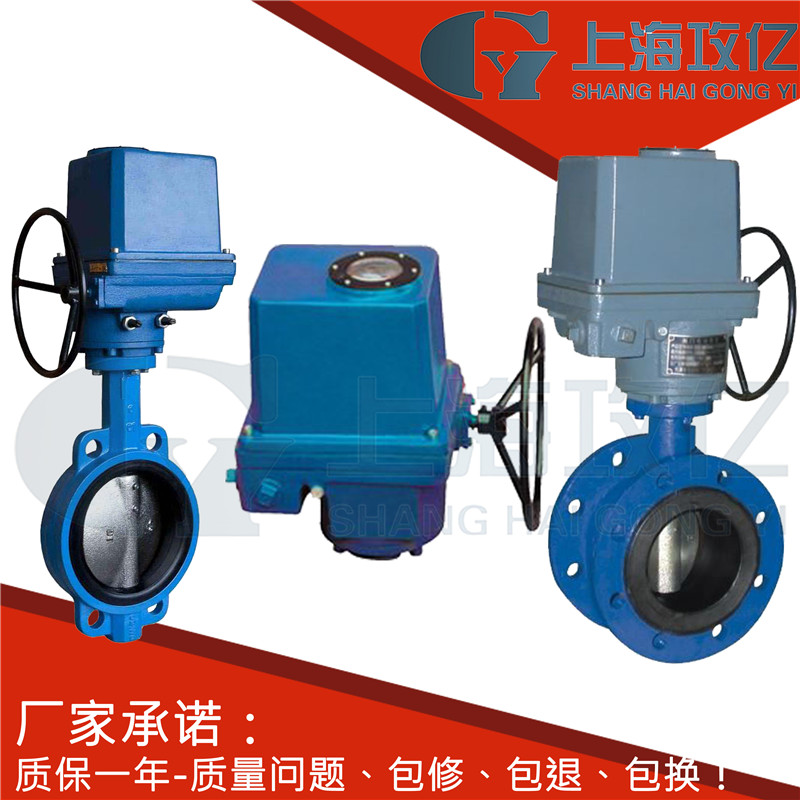

LQ20-1電動蝶閥 天津北方閥門廠LQ電動執行機構 產品圖片
一、LQ20-1電動蝶閥 天津北方閥門廠LQ電動執行機構產品概述： LQ系列閥門電動裝置適用于中小口徑的蝶閥，球閥和旋塞閥等做90°回轉的閥門及類式的設備。 該閥門電動裝置是與閥門配套組裝成電動閥門使用的，它用來控制閥門的開啟和關閉。操作人員可以在控制室內遠距離對閥門進行控制，也可以鋼鐵、煤炭等工程。在現場手動操作。該產品廣泛應用于使用管道閥門的給排水、供熱、電站、化工、食品、紡織、造紙、制藥、船舶、鋼鐵、煤炭等工程。 二、LQ20-1電動蝶閥 天津北方閥門廠LQ電動執行機構產品結構： LQ系列閥門電動裝置主要由電機、減速機構、行程控制機構、轉矩控制機構、開度指示機構、手輪及機械限位機構組成。 A、電機：閥門專用電機，額定運行時間10分鐘。 B、減速機構：由一級直齒輪副和一級2K-H行星輪系組成減速機構。 C、行程控制機構： 億采用凸輪機構。凸輪軸與輸出軸同步，在開向和關向各設兩個微動開關，一個控制電機電源，一個接通指示燈，上面的兩個凸輪控制閥門的全開位置，下面兩個凸輪控制閥門的全關位置，當閥門到達行程終點時，凸輪觸動微動開關，電機即停止轉動，可通過調整凸輪對凸輪軸的位置改變閥門的行程。產品出廠時凸輪上的緊固螺釘處于放松狀態。 D、轉矩控制機構：采用蝸桿軸向竄動機構，蝸桿軸上裝有蝶形彈簧、蝸桿的軸向竄動過曲柄變?yōu)橥馆嗇S的轉動。凸輪的偏轉角度大小與輸出轉矩成正比，當輸出轉矩達到設定的輸出轉矩時，凸輪觸動微動開關，使電機停止轉動，同事事故指示燈亮。 E、開度指示機構：用于現場指示閥門開啟角度。行程控制機構中凸輪指針軸的頂端裝有刻度盤。在凸輪指針軸的側面裝有供控制室開度表明的電位器，凸輪指針軸和電位器之間用一對升速直具輪副連接。 F、手輪：箱體的側面裝有手輪。本產品手電動切換為全自動切換機構，沒有手動切換手柄。 G、機械限位機構：機械限位機構的作用是把閥門的開關件（蝶板、閥球等）限制在一個（如90°）工作范圍內，使其不能任意轉動，使于閥門在管道上的安裝和判斷閥門開關件在管道中的位置。機械限位機構是在開和關方向各設一個可調節的螺釘。 注意：不能用機械限位機構來控制閥門的開、關極限位置。 三、LQ20-1電動蝶閥 天津北方閥門廠LQ電動執行機構電器控制： LQ系列閥門電動裝置可與BFA型等電氣控制器配套使用 電纜進線孔：LQ型閥門電動裝置有兩個電纜進線孔，其尺寸見表： 四、BFA型電器電氣原理及接線圖： 五、LQ典型接線圖： 六、接線端子說明： 七、外形及外形尺寸： |
