| 381R角行程電動執行器 381R電子式電動執行結構 |
 |
價格：880 元(人民幣) | 產地：上海 |
| 最少起訂量：1臺 | 發貨地：上海 | |
| 上架時間：2017-08-25 10:30:21 | 瀏覽量：275 | |
上海攻億自控閥門有限公司
 |
||
| 經營模式：生產加工 | 公司類型：私營有限責任公司 | |
| 所屬行業：閥門 | 主要客戶：工廠 | |
 在線咨詢  |
||
| 聯系人:徐鵬 (先生) | 手機:17740886965 |
電話: |
傳真: |
| 郵箱:1175426947@qq.com | 地址:上海市嘉定區馬陸鎮馬陸工業園 |
|

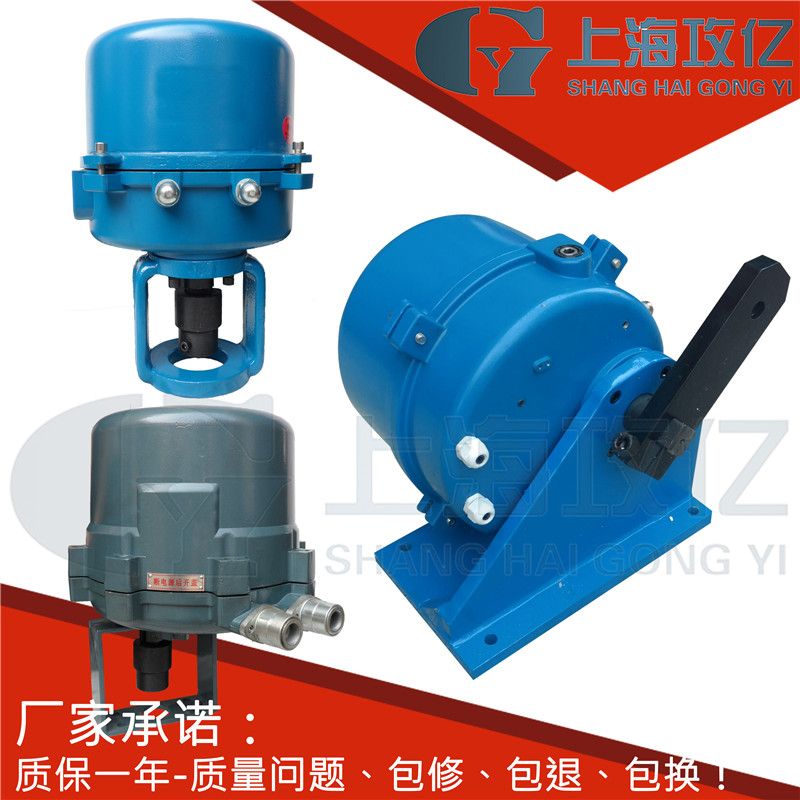

381R角行程電動執行器 381R電子式電動執行結構 產品圖片
381R調節型角行程電動執行器，是以AC220單相交流電為電源，接受來自DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用最先進的混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點，可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥。因此被廣泛用于冶金、發電、石化、造紙、輕工及環保等工業部門。 341R系列開關式執行器是在381系列電子式執行器的基礎上派生出來的ON-OFF控制型電動執行機構。該電子式執行器以220V單相交流電源為驅動電源，控制信號采用正、反切換接點信號，驅動電機采用AC可逆電機，驅動量的反饋檢測采用高性能導電塑料電位器。產品反應速度快，安裝及維護方便。 二、381R角行程電動執行器 381R電子式電動執行結構產品特點 1.1 執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。 1.2 執行器的關鍵部件─控制器，采用最先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。 1.3 驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。 1.4 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。 1.5 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。 1.6 用狀態選擇開關可以設定（正、反動作）。 1.7 用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。 1.8 調整工作零點（始點）和行程（終點）簡單易行。 1.9 當突然斷電時，能確保閥芯自鎖。 1.10 采用同步皮帶傳動，有效降低了噪音。 1.11 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。 三、381R角行程電動執行器 381R電子式電動執行結構主要技術參數 2.1 電源AC220±50%，50HZ。 2.2 耗電功率（額定負載時）規格A型執行器 50VA；規格B型執行器 150VA；規格C型執行器 220VA。 2.3 輸入信號:DC4～20mA或DC1～5V。 2.4 輸出信號:DC4～20mA（負載電阻500Ω以下）。 2.5 控制精度基本誤差：±1% 回差≤1% 死區≤1% 2.6 工作行程調整范圍:“零點”±25%“行程”20%～100% 2.7 外部配線:輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。 四、381R角行程電動執行器 381R電子式電動執行結構執行器型號 普通型（S型）執行器 隔爆型（X型）執行器 電源電纜 3芯S=1.5mm2 3芯S=1.5mm2 外徑φ9±1 信號電纜 4芯S=1.5mm2 4芯S=1.5mm2 外徑φ11±1 電纜引入口 2-PF（G1/2） 可安裝保護套管PF3/4（G3/4） 2.7 環境條件 環境條件 普通型（S型）執行器 隔爆型（X型）執行器 環境溫度 無空間加熱器-10℃～60℃ -10℃～40℃ 有空間加熱器-35℃～60℃ 相對濕度 95%以下 45%～85% 環境氣體 無腐蝕氣體 機械振動 1.5g以下 2.9 保護等級:IP55。 2.10 隔爆等級:Exd Ⅱ BT4。 2.11 過載保護規格A、B型執行器可任選，規格C型執行器必配。 五、使用環境條件 環境條件 普通型 （S型） 執行器 隔爆型 （X型） 執行器 環境溫度 無空間加熱器-10℃～60℃ -10℃～40℃ 有空間加熱器-35℃～60℃ 相對濕度 95%以下 45%～85% 環境氣體 無腐蝕氣體 機械振動 1.5g以下 |
