 河北東照能源是一家專業從事低溫設備、燃?xì)庠O(shè)備制造和煤改氣設備方案的生產制造廠家，為您定制煤改氣結局方案，一對一服務，咨詢電話：13393183991 王經理

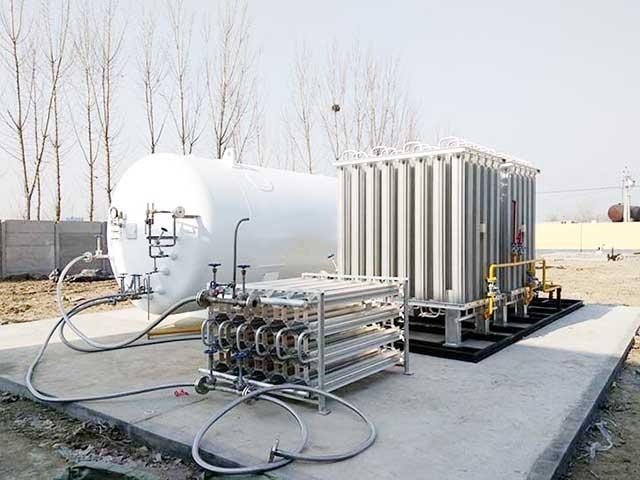

  LNG由槽車運至氣化站，利用LNG卸車增壓器使槽車內壓力增高，將槽車內LNG送至LNG低溫儲罐內儲存。當從LNG儲罐外排時，先通過儲罐的自增壓系統，使儲罐壓力升高，然后打開儲罐液相出口閥，通過壓力差將儲罐內的LNG送至氣化器后，經調壓、計量、加臭等工序送入市政燃?xì)夤芫W(wǎng)。當室外環境溫度較低，空溫式氣化器出口的天然氣溫度低于5℃時，需在空溫式氣化器出口串聯水浴式加熱器，對氣化后的天然氣進行加熱。

1、LNG氣化站設計標準

  至今我國尚無LNG的專用設計標準，在LNG氣化站設計時，常采用的設計規范為：GB 50028—2006《城鎮燃?xì)庠O(shè)計規范》、GB50016-2006《建筑設計防火規范》、GB 50183—2004《石油天然氣工程設計防火規范》、美國NFPA—59A《液化天然氣生產、儲存和裝卸標準》。其中GB 50183—2004《石油天然氣工程設計防火規范》是由中石油參照和套用美國NFPA—59A標準起草的，許多內容和數據來自NFPA—59A標準。由于NF-PA—59A標準消防要求高，導致工程造價高，目前難以在國內實施。目前國內LNG氣化站設計基本參照GB 50028—93《城鎮燃?xì)庠O(shè)計規范》(2002年版)設計，實踐證明安全可行。

2、LNG氣化站的選址及總圖布置

① LNG氣化站選址

氣化站的位置與其安全性有著密切的關系，因此氣化站應布置在交通方便且遠離人員密集的地方，與周圍的建構筑物防火間距必須符合《城鎮燃?xì)庠O(shè)計規范》GB 50028—2006的規定，而且要考慮容易接入城鎮的天然氣管網，為遠期發展預留足夠的空間。

② LNG氣化站總圖布置

合理布置氣化站內的建構筑物、工藝設施，可使整個氣化站安全、經濟、美觀。站區總平面應分區布置，即分為生產區(包括卸車、儲存、氣化、調壓等工藝區)和輔助區，生產區布置在站區全年最小頻率風向的上風側或上側風側，站內建構筑物的防火間距必須符合《城鎮燃?xì)庠O(shè)計規范》GB 50028—2006的規定。

3、LNG氣化站卸車工藝

LNG通過公路槽車或罐式集裝箱車從LNG液化工廠運抵用氣城市LNG氣化站，利用槽車上的空溫式升壓氣化器對槽車儲罐進行升壓(或通過站內設置的卸車增壓氣化器對罐式集裝箱車進行升壓)，使槽車與LNG儲罐之間形成一定的壓差，利用此壓差將槽車中的LNG卸入氣化站儲罐內。卸車結束時，通過卸車臺氣相管道回收槽車中的氣相天然氣。

卸車時，為防止LNG儲罐內壓力升高而影響卸車速度，當槽車中的LNG溫度低于儲罐中LNG的溫度時，采用上進液方式。槽車中的低溫LNG通過儲罐上進液管噴嘴以噴淋狀態進入儲罐，將部分氣體冷卻為液體而降低罐內壓力，使卸車得以順利進行。若槽車中的LNG溫度高于儲罐中LNG的溫度時，采用下進液方式，高溫LNG由下進液口進入儲罐，與罐內低溫LNG混合而降溫，避免高溫LNG由上進液口進入罐內蒸發而升高罐內壓力導致卸車?yán)щy。實際操作中，由于目前LNG氣源地距用氣城市較遠，長途運輸?shù)竭_(dá)用氣城市時，槽車內的LNG溫度通常高于氣化站儲罐中LNG的溫度，只能采用下進液方式。所以除首次充裝LNG時采用上進液方式外，正常卸槽車時基本都采用下進液方式。

為防止卸車時急冷產生較大的溫差應力損壞管道或影響卸車速度，每次卸車前都應當用儲罐中的LNG對卸車管道進行預冷。同時應防止快速開啟或關閉閥門使LNG的流速突然改變而產生液擊損壞管道。

4、LNG存儲

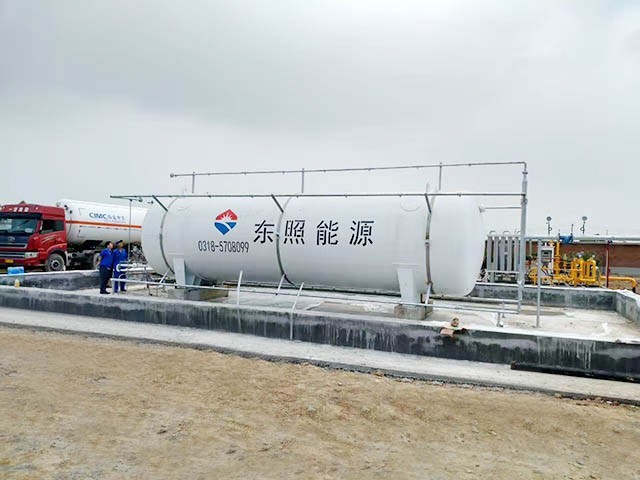

  儲罐是LNG氣化站的主要設備，直接影響氣化站的正常生產，也占有較大的造價比例。按結構形式可分為地下儲罐、地上金屬儲罐和金屬預應力混凝土儲罐。對于LNG儲罐，現有真空粉末絕熱型儲罐、正壓堆積絕熱型儲罐和高真空層絕熱型儲罐，中、小型氣化站一般選用真空粉末絕熱型低溫儲罐。儲罐分內、外兩層，夾層填充珠光砂并抽真空，減小外界熱量傳入，保證罐內LNG日氣化率低于0.3%

5、LNG的氣化

  氣化裝置是氣化站向外界供氣的主要裝置，設計中我們通常采用空溫式氣化器，其氣化能力宜為用氣城鎮高峰小時計算流量的I.3～1.5倍，不少于2臺，并且應有1臺備用。當環境溫度較低時，空溫式氣化器出口天然氣溫度低于5℃時，應將出口天然氣進行二次加熱，以保證整個供氣的正常運行。一般天然氣加熱器采用水浴式加熱器

6、BOG與EAG（安全放散氣體）的處理

  BOG主要來源于LNG槽車回氣和儲罐每天0.3%的自然氣化�，F(xiàn)在常用的槽車容積為40m3，回收BOG的時間按照30min計算，卸完LNG的槽車內氣相壓力約為0.55MPa，根據末端天然氣壓力的不同，回收BOG后槽車內的壓力也不同，一般可以按照0.2MPa計算�；厥詹圮嚮貧庑枰狟OG加熱器流量為280m3/h，加LNG儲罐的自然蒸發量，則可計算出BOG加熱器流量。LNG的儲存溫度為-163℃，即BOG的溫度約為-163℃，為保證設備的安全，要將BOG加熱到15℃。根據流量和溫度可以確定BOG加熱器的規格�；厥盏腂OG經過調壓、計量、加臭后可以直接進入管網，如果用戶用氣非連續則需要設置BOG儲罐進行儲存。

  EAG主要是在設備或管道超壓時排放。當LNG氣化為氣體天然氣時，天然氣比常溫空氣輕時的臨界溫度為-110℃。為防止EAG在放散時聚集，則需將EAG加熱至高于-110℃后放散。容積為100m3的LNG儲罐選擇500m3/h的EAG加熱器，最大量放散時出口溫度不會低于-15℃。
